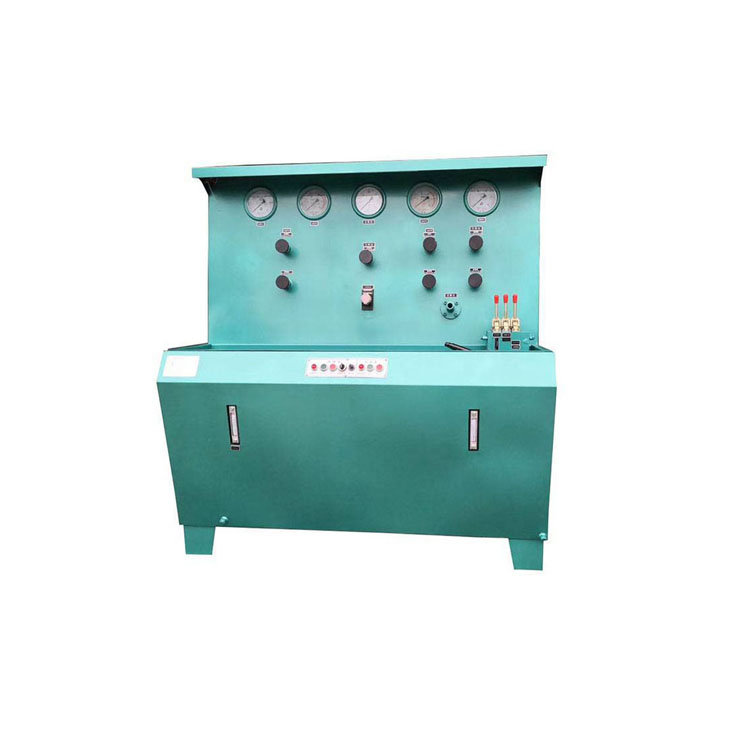

单体支柱三用阀试验台是矿用单体支柱的专用试验设备和检测设备，能够完成各种型号的单体液压支柱生产验收和日常维修的调试、试验工作，单体支柱试验台同时还可以实现各种液压元件的密封性能检测和阀的调定工作。试验台与500KN卧式压机和1000KN立式压机配套使用能完成对单体液压支柱和三用阀所要求的试验项目。因此是厂矿液压试验、维修工作中用途较广的一种试验台。

单体支柱三用阀试验台特点：

1、乳化液泵为低压泵，油泵带动增压缸产生高压，可输出不同压力的乳化液进行各种试验。2、通过对液压系统的改进，试验台供液流量大大增加，提高了单体支柱的加注效率。

3、设有集中按钮盘和照明设备，操作方便并改善了操作条件。

4、可配装单体液压支柱卧式密封检测支架，使检测效率大大提高。

5、可加装计算机检测系统，集数据显示、采集、处理、定时检测于一体，可自动生成测试报表并打印。

单体支柱三用阀试验台技术参数：

1、试验台

   油压系统：

   电机功率： 5.5KW

   油泵流量： 15L/min

   额定压力： 25MPa

   z高压力： 31.5 MPa

   工作介质： 46# 抗磨液压油

   单体液压支柱试验台乳化液系统：

   电机功率： 3KW

   泵流量： 20 L/min

   额定压力： 60 MPa

   z高压力： 75 MPa

   工作介质： 3-5%乳化液

   z小稳定流量： 0.04 L/min

   使用环境： 温度 0～40℃

   湿度 10～85% RH

   电源： AC380V±10% (三相四线制) 50Hz±2%

2、卧式支柱试验台压机

   卧式：（500KN）

   z大承受能力： 500KN

   额定承受能力： 300KN

   z大加载高度： DW35

   工作压力： 38 MPa

   试压形式： 内加载

   油缸行程： 600mm
